概述

     CS6124K3是一款电容感应式触摸检测芯片，提供3 个触摸输入端口及3 个直接输出端口，并支持多点同时触摸同时输出，感应效果稳定，取代传统的机械开关和普通按键，广泛应用在电子产品中。

特点

   ◆  工作电压2.5V-5.5V

◆  低待机电流@电池电压=4.0V I=15uA（典型值）

◆  各键触摸灵敏度统一由一个外部电容设置调节

   ◆  无触摸按键持续超过 4秒，进入待机模式

◆  可靠的上电复位(POR)及低电压复位功能(LVR)

◆  可在有介质隔离保护的情况下（如玻璃，亚克力等材质）实现触摸功能，安全性高◆  ESOP8封装

应用范围
      ◆  各种消费性产品

      ◆  取代传统机械开关和按钮按键

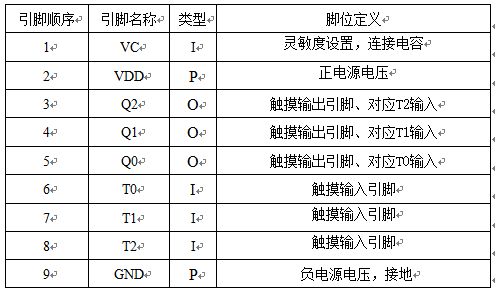

管脚分布与定义

极限参数

电气参数

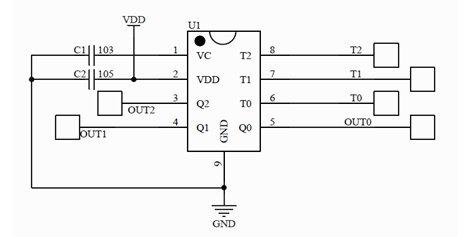

典型应用电路

注意事项:

1、PCB 走线时，从触摸点到芯片引脚线越短越好，且此引线与其它触摸点的走线不要平行或交叉。

2、电源供应必须稳定，若供给电源之电压纹波比较大，会造成灵敏度异常或误侦测。

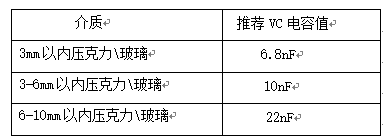

3、当介质材料及厚度等差异较大时，可通过调整 VC 与 GND 之间的 Cvc 电容来调节触摸灵敏度。建议的取值范围在1nF~47nF之间，典型值为10nF，在范围内电容值越大，灵敏度越高，电容值越小则灵敏度越低。必须选用较小的温度系数及较稳定的电容器；如X7R、NPO，建议选择NPO 电容器，以降低因温度变化而影响灵敏度。

封装信息

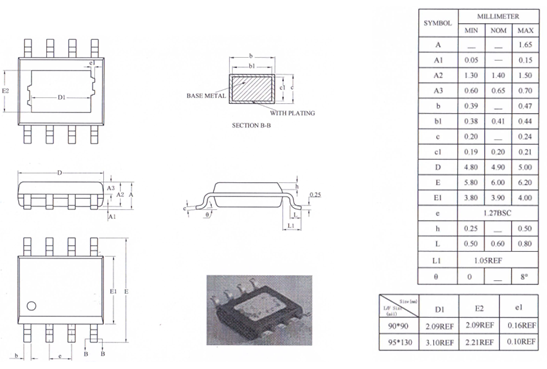

ESOP-8
